Przełącznik Klawiszowy Potrójny z Podświetleniem 15A/250V ON/OFF - KCD3-303L
Przełącznik klawiszowy KCD3-303L - 15A/250V
Przełącznik klawiszowy KCD3-303L to potrójny styk rozłączny ON-OFF, który doskonale sprawdzi się w wielu projektach. Jego podświetlany czerwony klawisz zapewnia łatwą identyfikację stanu przełącznika nawet w warunkach niskiego oświetlenia.
Dane techniczne
- Potrójny styk rozłączny ON-OFF
- Wyprowadzenia do lutowania przewodów lub nasunięcia konektora samochodowego 6,3mm
- Podświetlany klawisz
- Ilość wyprowadzeń: 9
- Prąd / napięcie: 15A/250V
- Kolor klawisza: czerwony
Zalety produktu
- Trwała konstrukcja gwarantująca długą żywotność
- Podświetlany klawisz umożliwia łatwą identyfikację stanu przełącznika
- Możliwość zastosowania w różnorodnych projektach elektronicznych
- Łatwy montaż i obsługa
Stosowanie
Przełącznik klawiszowy KCD3-303L może być wykorzystany do sterowania różnego rodzaju urządzeniami elektrycznymi, np. oświetleniem, wentylatorami, czy innymi urządzeniami elektronicznymi wymagającymi przełączania zasilania.
Wyróżniające cechy
Podświetlany klawisz
Trwała konstrukcja
Uniwersalne zastosowanie
Łatwy montaż

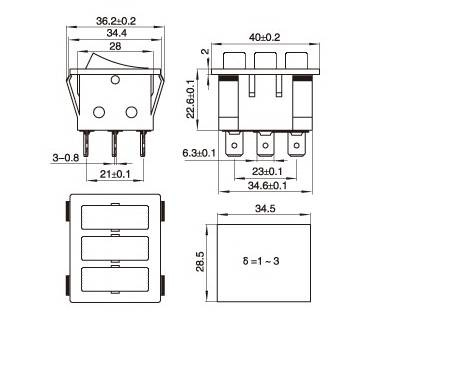

| Rozmiar | NO-NC-COM |
|---|
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
- (ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
- ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
- Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
- Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
- Tact switch → impuls, chwilowy, do PCB
- KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
- COM – wspólny
- NO – normalnie otwarty (łączy dopiero po przełączeniu)
- NC – normalnie zamknięty (rozłącza po przełączeniu)
Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
