Moduł Przekaźnika 1-kanał Sterujący Elementami Wykonawczymi 5V 10A/250V
Moduł przekaźnika 1-kanał - 5V - 10A/250V

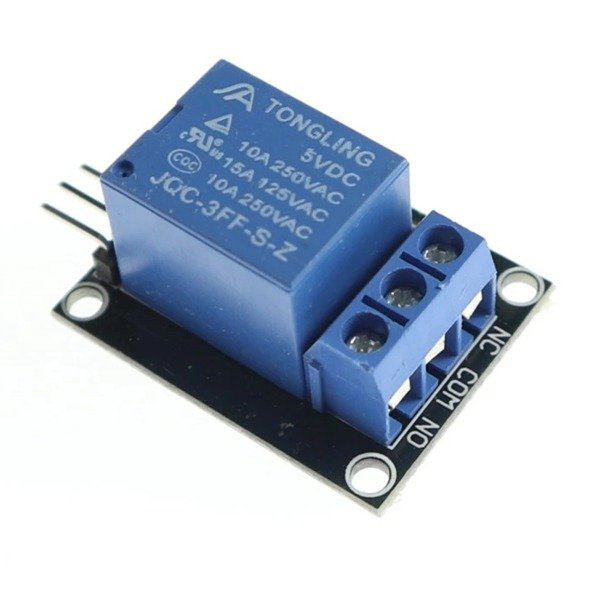

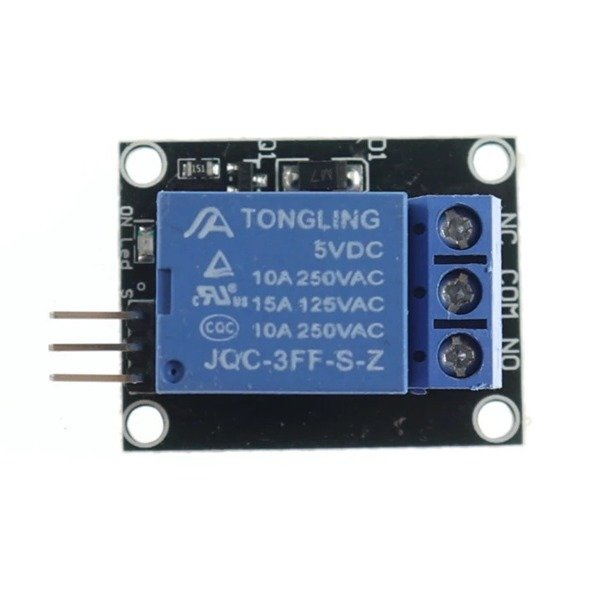

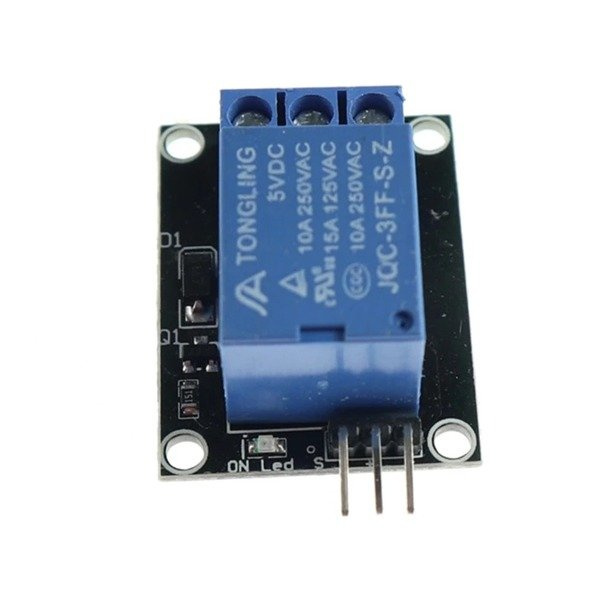

Moduł przekaźnika 1-kanał to idealne rozwiązanie do sterowania elementami wykonawczymi za pomocą portów mikro-kontrolera lub dowolnego zestawu uruchomieniowego. Dzięki uniwersalnej wersji modułu z przekaźnikiem JQC-3FF-S-Z z cewką zasilaną napięciem 5V, możliwe jest obsługiwane elementów wykonawczych pobierających prąd do 10A.
Zalety:
- Możliwość obsługi elementów wykonawczych pobierających prąd do 10A
- Zastosowanie do płytek stykowych, arduino, modułów uruchomieniowych itd.
- Możliwość zastosowania jako włącznik do urządzeń elektrycznych - np. silników, sterownik oświetlenia, sterownik układów wykonawczych
- Prosta instalacja i obsługa
Cechy szczególne:
- Napięcie zasilania: 5 V
- Napięcie cewki: 5 V
- Sterowanie przekaźnikiem: stan wysoki HIGH - 3,3 - 5V
- Maksymalne napięcie styków: 250 VAC
- Maksymalny prąd: 10 A
- Wymiary płytki 34x26x17 mm
Zastosowanie:
Moduł przekaźnika 1-kanał może być wykorzystany do sterowania elementami wykonawczymi przy pomocy portów mikro-kontrolera lub dowolnego zestawu uruchomieniowego. Do prawidłowego działania wyprowadzenia należy podłączyć zasilanie 5 V do pinu "+", masę "-" oraz sygnał wejściowy "S".
Uwaga:
Do pracy niezbędne jest podłączenie zasilania przekaźnika oraz sygnał sterujący w formie cyfrowej.
Programowanie:
Moduł przekaźnika 1-kanał umożliwia programowanie w sposób umożliwiający sterowanie elementami wykonawczymi zgodnie z indywidualnymi potrzebami użytkownika.
W zestawie:
- Moduł przekaźnika 1-kanał - 5V - 10A/250V - 1szt.
Witam.
Zasilanie przekaźnika musi wynieść 5V (piny zasilające + i -), natomiast napięcie sygnałowe (wyzwolenie - S) powyżej wysterowania tranzystora czyli ok 2,5V wzwyż. Tak jak zostało to opisane w danych technicznych:
- Napięcie zasilania: 5 V
- Przekaźnik JQC-3FF-S-Z
- Napięcie cewki: 5 V
- Sterowanie przekaźnikiem: stan wysoki HIGH - 3,3 - 5V
Zasilanie przekaźnika od sygnału zostało odseparowane, dlatego przekaźnik jest zasilany osobno i osobno wyzwalany aby zakłócenia z cewki nie wpływały na pracę mikrokontrolerów.
