Moduł Sterownik Pwm z Tranzystorem Mosfet 50a 5-40vdc Opto

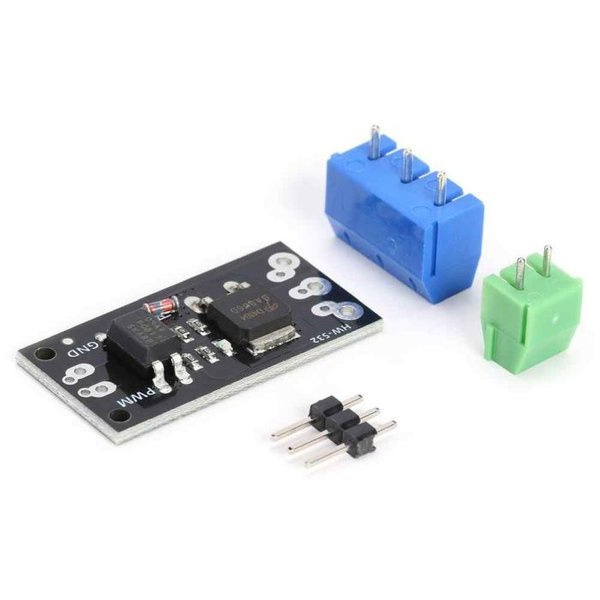

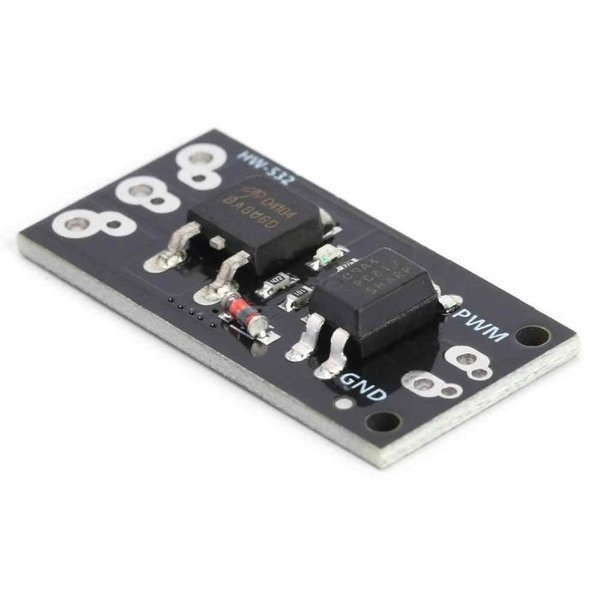

Moduł sterownik PWM - HW-532 - 50A 5-40VDC - MOSFET
Moduł sterownik PWM - HW-532 to niezawodne urządzenie wyposażone w 1 tranzystor MOSFET, dedykowane do precyzyjnego sterowania urządzeniami za pomocą sygnału PWM, takimi jak silniki DC, zawory, grzałki i inne.
Dzięki szerokiemu zastosowaniu, moduł umożliwia płynną regulację obrotów silników, zaworów elektromagnetycznych i innych urządzeń, co sprawia, że jest niezastąpiony w wielu zastosowaniach.
Jego unikalna cecha to galwaniczne odseparowanie zapewniane przez optoizolator firmy SHARP PC817, co gwarantuje bezpieczeństwo urządzenia oraz stabilność systemu, eliminując zakłócenia i przedostawanie się napięcia roboczego na obwód sterujący.
Cechy produktu
- Prąd max: 50A
- Napięcie zasilające: 5 - 40VDC
- Amplituda sygnału sterującego PWM: 0 - 6V
- Maksymalna częstotliwość sygnału sterującego PWM: 20KHz

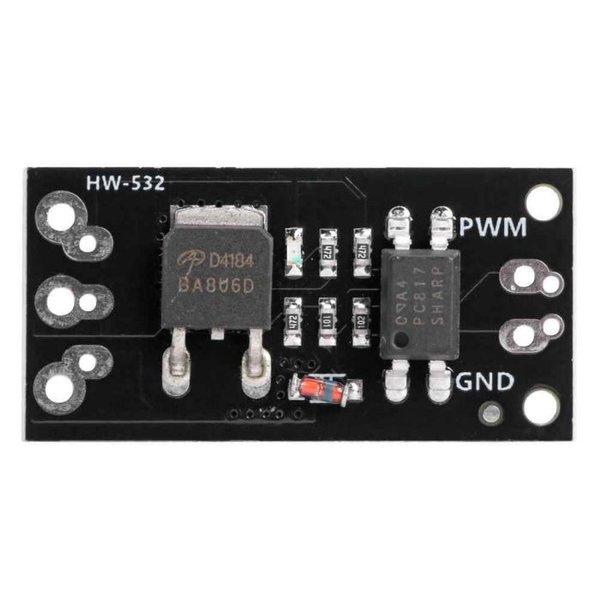

- Tranzystor: N-MOSFET D4184
- Optoizolator: SHARP PC817
- Wymiary PCB: 33 x 17 mm
Zalety produktu
- Stabilność systemu
- Bezpieczeństwo użytkowania
- Precyzyjna regulacja obrotów
- Szerokie zastosowanie
W zestawie

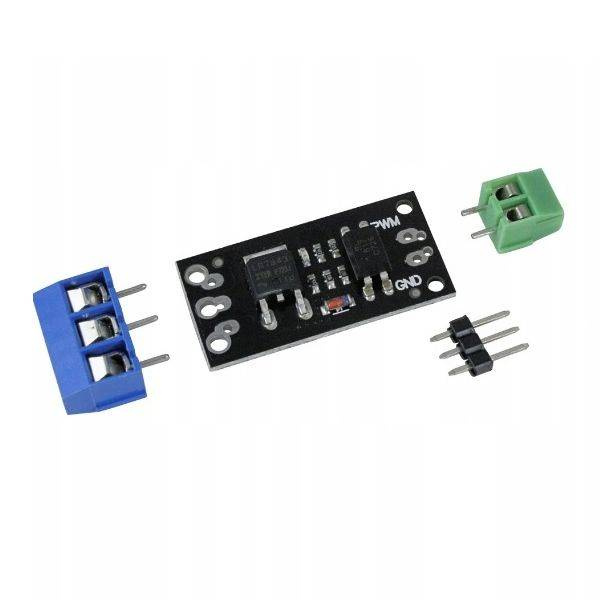

- Moduł sterownik PWM - HW-532 - 50A 5-40VDC - MOSFET - 1 szt
Czy układ Moduł sterownik PWM - HW-532 będzie w pełni działał przy sterowaniu mikrokontrolerem o napięciu pwm 3.3 V ?
Witam.
Owszem układ będzie działał przy napięciu wyzwalania 3 - 6V, więc 3,3 mieści się w zakresie.
Chcę sterować silnikiem. Sygnał sterujący 3,3V i zasilacz 6V. Widzę wejście na zasilanie LOAD+-, natomiast nie wiem gdzie niby mam podłączyć mój silnik. Chyba powinny być wejścia: zasilanie, sygnał PWM i wyjście: przesterowany sygnał do silnika. Proszę o wyjaśnienie :)
Witam.

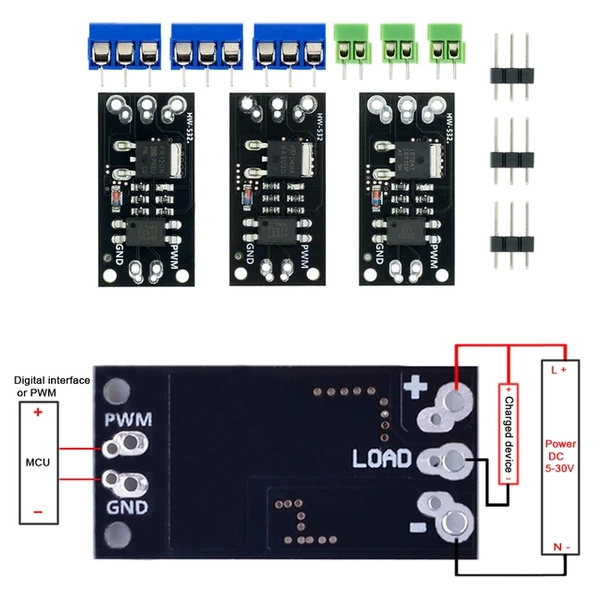

Load jest to obciążenie, czyli podłączmy pod niego silnik, a pod + i - zasilanie. Mosfet typu N steruje masą więc Load jest to wyjście - na silnik a + zasilania łączymy z drugim wyprowadzeniem silnika, jak na zdjęciu
