Przełącznik Kołyskowy KCD7 Zielony ON/OFF 230V 4 PIN - Idealny do Lutowania Przewodów
Oszczędź kupując więcej

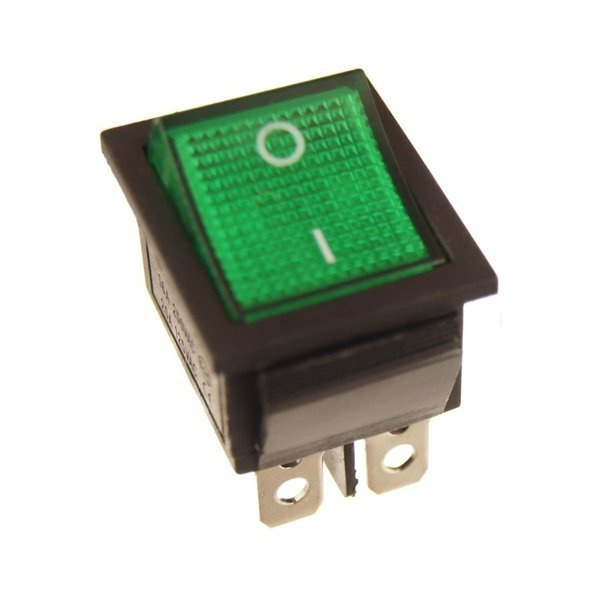

Przełącznik klawiszowy KCD7 - zielony - przełącznik ON/OFF - 230V - 4 PIN
Przełącznik klawiszowy KCD7 - zielony - to niezawodne rozwiązanie do sterowania urządzeniami elektrycznymi. Dzięki standardowym wyprowadzeniom 4 PIN, umożliwia łatwe podłączenie przewodów lub konektora elektrycznego 6,3mm.
Dane techniczne
- Rodzaj styku: DPST
- Ilość PIN: 4
- Rodzaj: bistabilny
- Prąd i napięcie: 15A 250V AC, 20A 125V AC
- Rozmiar montażowy: 30 x 21 mm (dł. x szer.)
- Rozmiar ogólny: 31 x 25 x 35 mm (dł. x szer. x wys.)
- Kolor główny: czarny, zielony
- Materiał: plastik, metal
- Waga: 12 g
Zalety produktu
- Niezawodność i trwałość
- Prosty montaż i obsługa
- Odporność na warunki zewnętrzne
- Uniwersalne zastosowanie
Zastosowanie
Przełącznik klawiszowy KCD7 - zielony - idealnie nadaje się do sterowania oświetleniem, urządzeniami AGD, elektroniką przemysłową oraz innymi urządzeniami elektrycznymi.
Programowanie i użycie
Przełącznik klawiszowy KCD7 - zielony - nie wymaga specjalnego programowania. Może być stosowany do prostych zadań w domu, biurze, czy przemyśle.
Uwaga!
Przed instalacją należy upewnić się, że urządzenie jest odłączone od zasilania.
W zestawie
- Przełącznik klawiszowy KCD7 - zielony - przełącznik ON/OFF - 230V - 4 PIN - 1 szt.
| Rozmiar | NO-NC-COM |
|---|
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
- (ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
- ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
- Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
- Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
- Tact switch → impuls, chwilowy, do PCB
- KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
- COM – wspólny
- NO – normalnie otwarty (łączy dopiero po przełączeniu)
- NC – normalnie zamknięty (rozłącza po przełączeniu)
Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
