Przycisk Chwilowy Monostabilny Reset 250V-1A 12mm Niebieski
Oszczędź kupując więcej

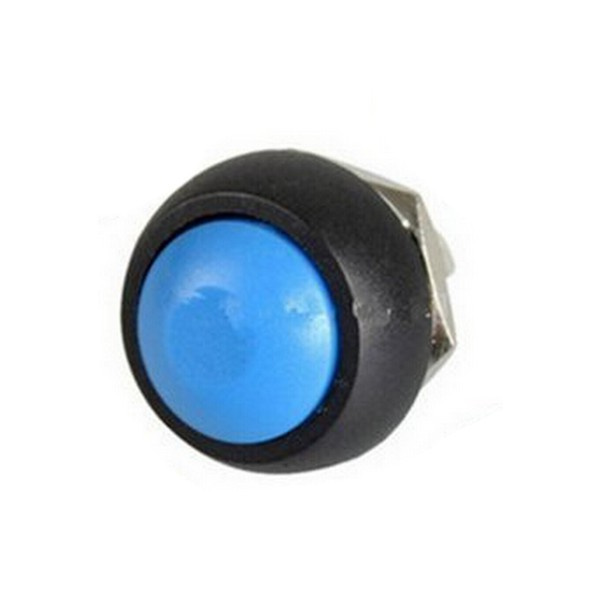

Przycisk chwilowy PBS-33B - niebieski - 250V-1A OFF-(ON) - 12mm - okrągły
Przycisk chwilowy - monostabilny PBS-33B to prostej konstrukcji niewielki przycisk montowany do obudowy o średnicy otworu 12mm. Jest to idealne rozwiązanie dla osób poszukujących solidnego i niezawodnego przycisku do swojego projektu elektronicznego.
Jego główną zaletą jest łatwy montaż - przycisk przykręcany do obudowy, co sprawia, że jego instalacja jest prosta i szybka.
Dzięki niewielkim wymiarom i niebieskiemu kolorowi klawisza, przycisk PBS-33B doskonale sprawdzi się w każdym projekcie, dodając mu estetyki.
Przycisk generuje impuls do instalacji, co pozwala na wygodne sterowanie różnymi urządzeniami elektrycznymi - np. oświetleniem.
Włączenie i wyłączenie oświetlenia wymaga wciśnięcia klawisza, co zapewnia bezpieczne użytkowanie.
Cechy produktu
- Prosty montaż
- Niewielkie wymiary
- Estetyczny niebieski kolor klawisza
- Generuje impuls do instalacji
- Bezpieczne włączanie i wyłączanie oświetlenia
Zastosowanie
Przycisk chwilowy PBS-33B jest idealnym rozwiązaniem do zastosowania w projektach elektronicznych, gdzie wymagane jest wygodne sterowanie różnymi urządzeniami elektrycznymi. Doskonale sprawdzi się również w instalacjach oświetleniowych, zapewniając bezpieczne włączanie i wyłączanie oświetlenia.
Uwaga!
Przed podłączeniem przycisku do instalacji elektrycznej upewnij się, że wszystkie połączenia są wykonane zgodnie z obowiązującymi normami bezpieczeństwa.
W zestawie
- Przycisk chwilowy PBS-33B niebieski - 250V-1A OFF-(ON) - 12mm - okrągły - 1szt
- Podkładka - 1 szt
- Nakrętka - 1 szt
| Rozmiar | NO-NC-COM |
|---|
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
- (ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
- ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
- Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
- Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
- Tact switch → impuls, chwilowy, do PCB
- KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
- COM – wspólny
- NO – normalnie otwarty (łączy dopiero po przełączeniu)
- NC – normalnie zamknięty (rozłącza po przełączeniu)
Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
