Przełącznik Kołyskowy KCD3 Czerwono-Zielony ON/OFF 220V 6 Pin - Doskonały Wybór Dla Pasjonatów Elektroniki

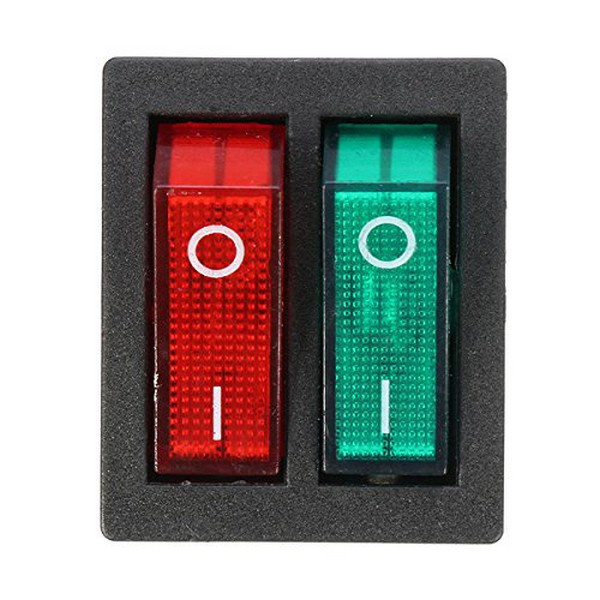

Przełącznik kołyskowy KCD3 czerwono-zielony - przełącznik ON/OFF - 220V - 6 PIN
Przełącznik kołyskowy KCD3 czerwono-zielony to niezawodny element elektroniczny, który doskonale sprawdzi się w różnorodnych układach elektrycznych i elektronicznych. Jego wyjątkowy wygląd oraz funkcjonalność czynią go niezbędnym elementem Twoich projektów.
Wyjątkowy wygląd i funkcjonalność
Ten profesjonalny przełącznik kołyskowy KCD3 został stworzony z myślą o mężczyznach, majsterkowiczach i pasjonatach elektroniki. Jego wyrazisty kolor czerwono-zielony nie tylko dodaje charakteru, ale także ułatwia rozpoznanie funkcji. Z pewnością przyciągnie uwagę w Twoich projektach elektrycznych.
Wielofunkcyjność i wygoda użytkowania
Dzięki możliwości przełączania na tryb ON/OFF oraz działaniu przy napięciu 220V, ten wytrzymały 6-pinowy przełącznik idealnie sprawdzi się w różnorodnych układach elektrycznych i elektronicznych. Jego ergonomiczny projekt i solidna konstrukcja gwarantują wygodę użytkowania i długą żywotność, co jest niezwykle istotne dla majsterkowiczów.
Niezawodność i wyjątkowa jakość
Przełącznik kołyskowy KCD3 czerwono-zielony to nie tylko element elektroniczny, ale także wyróżnik Twoich projektów. Jego wysokie parametry techniczne, takie jak rodzaj styku DPST, ilość PIN 6, prąd i napięcie 15A 250V AC20A 125V AC, rozmiar montażowy 25,3 x 21,5 mm, kolor czarny oraz materiał - plastik, sprawiają, że jest to niezastąpiony komponent elektroniczny. Wybierz jakość, wybierz funkcjonalność - wybierz ten wyjątkowy przełącznik do swoich projektów!
Dane techniczne:
- Rodzaj styku: DPST
- Ilość PIN: 6
- Prąd i napięcie: 15A 250V AC20A 125V AC
- Rozmiar montażowy: 25,3 x 21,5 mm (dł. x szer.)
- Kolor: czarny
- Materiał: plastik
- Waga: 14 g
| Rozmiar | NO-NC-COM |
|---|
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
- (ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
- ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
- Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
- Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
- Tact switch → impuls, chwilowy, do PCB
- KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
- COM – wspólny
- NO – normalnie otwarty (łączy dopiero po przełączeniu)
- NC – normalnie zamknięty (rozłącza po przełączeniu)
Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
