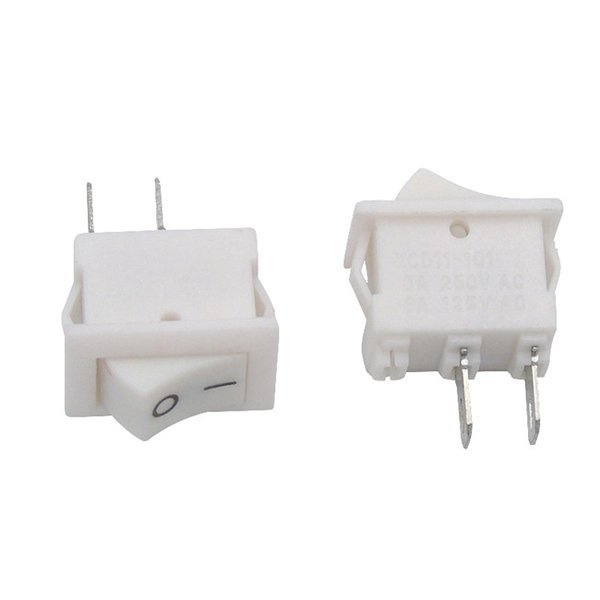

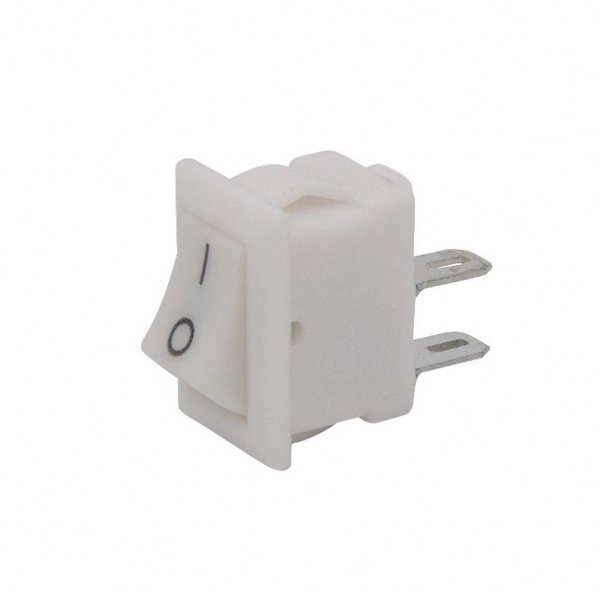

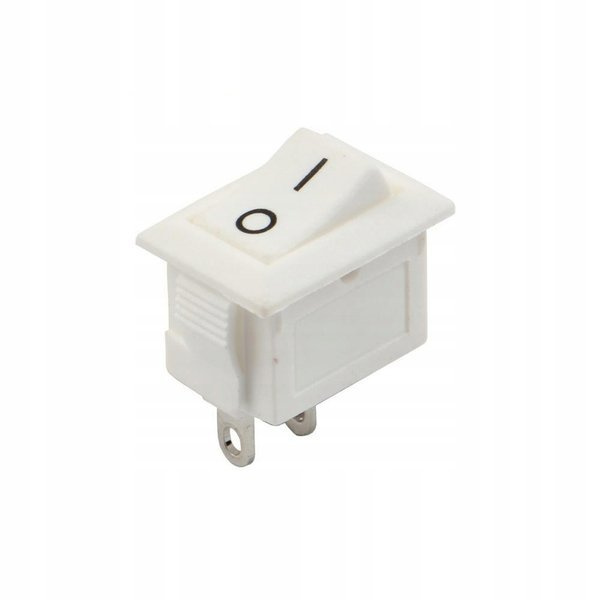

Przełącznik Kołyskowy Bistabilny 230V ON/OFF - Biały 21x15mm
Przełącznik kołyskowy bistabilny KCD11 - biały - 21x15mm - przełącznik ON/OFF 230V - 2PIN
Wielofunkcyjny i niezawodny
Przełącznik kołyskowy bistabilny KCD11 to wszechstronne narzędzie do sterowania różnymi urządzeniami elektrycznymi. Jego zaawansowana konstrukcja pozwala na dwustanowe przełączanie obwodów, zapewniając efektywną kontrolę nad zasilaniem elektrycznym.
Ergonomiczny i kompaktowy
Dzięki swoim niewielkim wymiarom 21x15mm i ergonomicznej konstrukcji, ten przełącznik doskonale sprawdza się w miejscach, gdzie ograniczona przestrzeń jest ważna. Jego kompaktowy design ułatwia montaż i umożliwia zastosowanie w różnorodnych urządzeniach, bez względu na rozmiar.
Przełącznik ON/OFF 230V
Przełącznik KCD11 obsługuje napięcie 230V, co czyni go idealnym rozwiązaniem do zastosowań zarówno w domu, jak i w przemyśle. Jego funkcja bistabilna umożliwia trwałe ustawienie włączenia i wyłączenia, co jest szczególnie praktyczne w przypadku urządzeń, które wymagają stałego zaprogramowania.
Zawodność i trwałość
Cechą charakterystyczną tego przełącznika jest nie tylko jego niezawodność w działaniu, ale także trwałość i odporność na uszkodzenia mechaniczne. Solidna konstrukcja gwarantuje długą żywotność produktu, co pozwala na długi okres użytkowania bez obaw o awarie.
Dane techniczne:
- Ilość PIN: 2
- Złącza: 3.8 mm
- Typ: bistabilny
- Sposób przełączania: ON-OFF
- Prąd i napięcie: 3A 250V AC, 6A 125V AC
- Podświetlenie: brak
- Kolor: biały
- Materiał: tworzywo sztuczne
- Waga: ∼2 g
| Rozmiar | NO-NC-COM |
|---|
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
- (ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
- ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
- Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
- Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
- Tact switch → impuls, chwilowy, do PCB
- KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
- COM – wspólny
- NO – normalnie otwarty (łączy dopiero po przełączeniu)
- NC – normalnie zamknięty (rozłącza po przełączeniu)
Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
