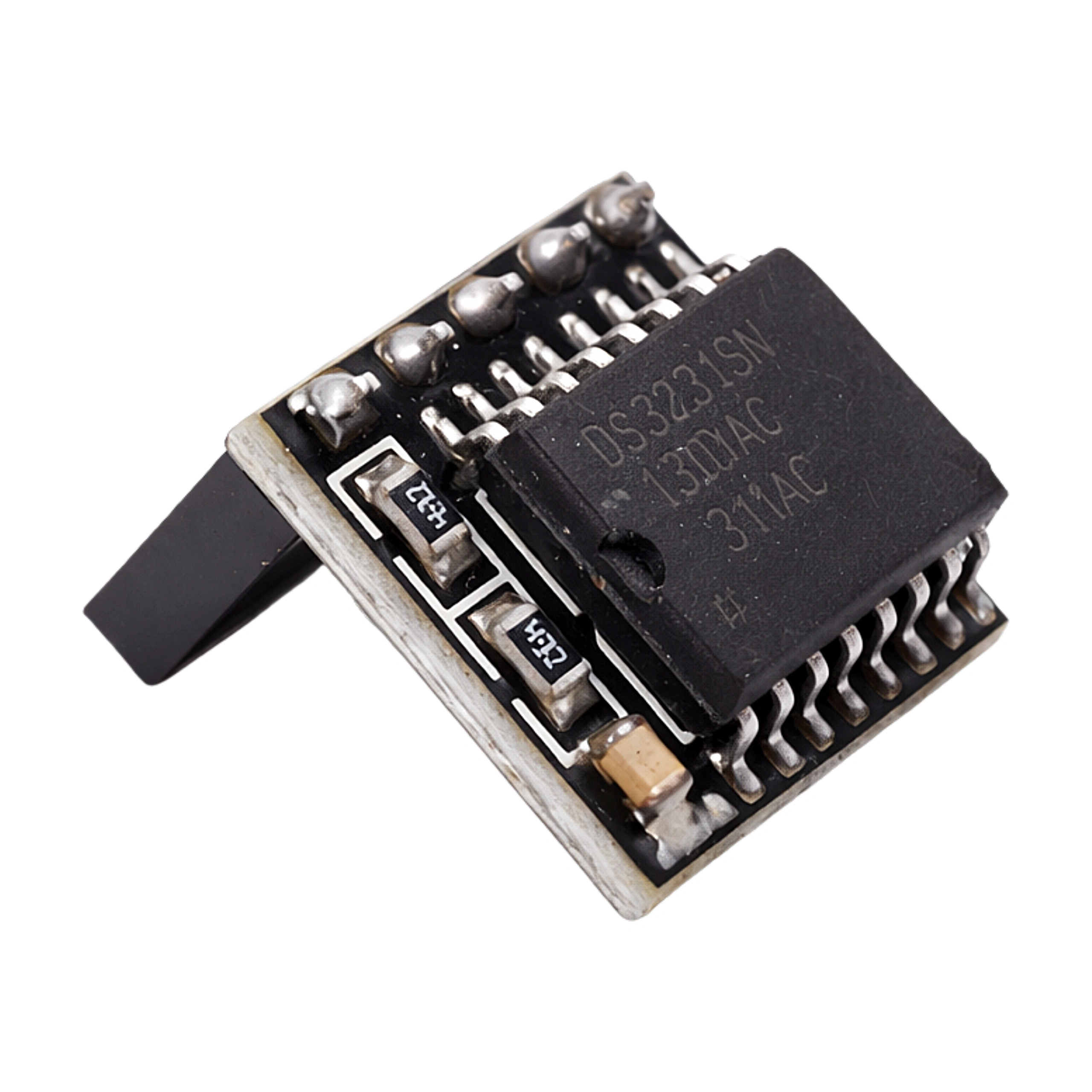

Moduł czasu RTC DS3231 - zegar czasu rzeczywistego

Moduł z zegarem czasu rzeczywistego oraz własnym zasilaniem bateryjnym.

Moduł czasu pozwala na odczyt czasu w postaci godziny, minuty i sekundy oraz daty: miesiąc dzień, rok.

Moduł posiada akumulator Lithium.

Cechy produktu:

• Moduł z zegarem czasu rzeczywistego DS3231 i rezerwowym zasilaniem bateryjnym
• Pozwala na odczyt czasu w postaci godziny, minuty i sekundy oraz daty: miesiąc dzień, rok.
• Interfejsem komunikacyjnym jest magistrala I2C (linie SDA i SCL)
• Częstotliwość odświeżania danych wynosi 1 Hz (1 sekunda).
• Bateria znajduje się w zestawie zamontowana na stałe, do jej zmiany niezbędna jest lutownica
• Dostępne dane: Czas: godzina (AM, PM), minuta, sekunda, Data: miesiąc, dzień, rok, Dokładny kalendarz do roku 2100
• Moduł posiada wyprowadzenia goldpin, umożliwiające połączenie z dowolnym zestawem uruchomieniowym, bądź dedykowaną płytką drukowaną za pomocą dostępnych przewodów.
• Kompatybilny z arduino UNO i MEGA 2560
• Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.

Dane techniczne modułu czasu

• Moduł zegara czasu rzeczywistego RTC DS3231
• Chip DS3231
• Zasilanie 2,3-5,5V
• Pobór prądu: poniżej 20 mA
• Komunikacja magistralą SPI (SDA, SCL)
• Adres magistrali: 0x68
• Interfejs komunikacyjny: I2C
• Częstotliwość odświeżania: 1 Hz (1 sekunda)
• Podaje: sekundy, godziny, minuty, miesiące, dni tygodnia i lata
• Dokładność:
  • w temperaturze od 0 °C do +40 °C: +/- 2 ppm
  • w temperaturze od -40 °C do +85 °C: +/- 3,5 ppm
• Wymiary: 18x18x18 mm - ze złączami

Podłączenie

• Napięcie zasilania 5 V podłączone jest do pinu oznaczonego tym samym symbolem.
• Magistralę I2C należy podłączyć do wyprowadzeń
  • SCL - linia zegarowa
  • SDA - linia danych.
• Pin SQW jest wyjściem prostokątnego sygnału z wybraną częstotliwością
• GND to masa układu.
