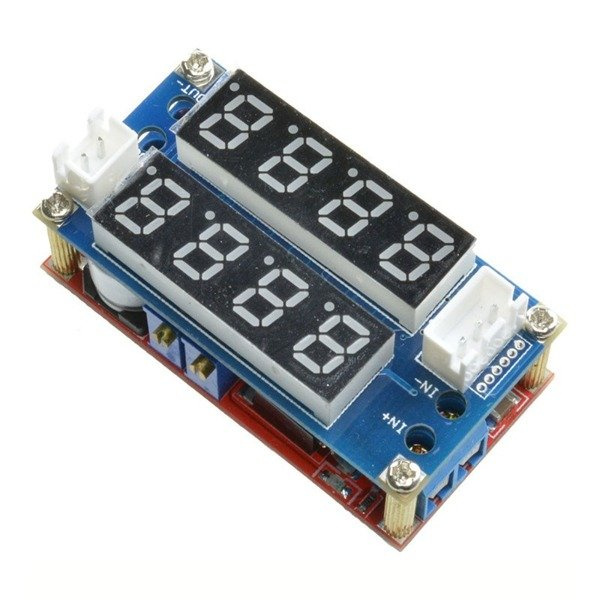

Przetwornica Step-Down XL4015E 5A z Miernikiem Prądu i Napięcia LED
Przetwornica 5A - 1,3V-30V - Step-Down, XL4015E - z miernikiem prądu i napięcia

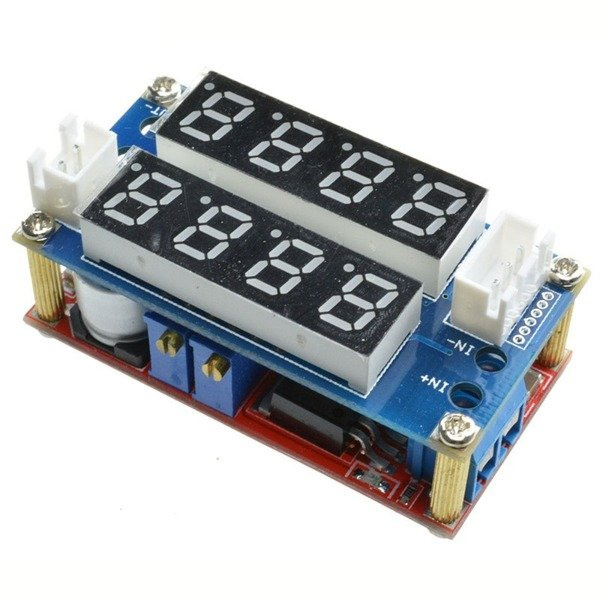

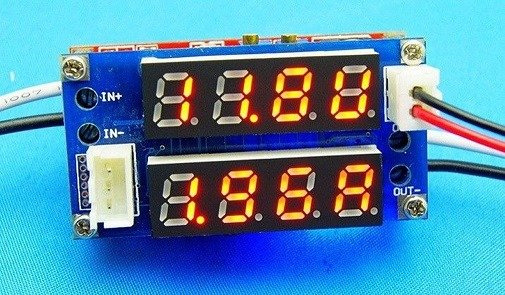

Przetwornica STEP-DOWN DC/DC XL4015E z woltomierzem i amperomierzem to doskonałe rozwiązanie do obniżania napięcia z 5V-30V na 0.8V-30V. Moduł wyposażony jest w podwójny, wyraźny, 4-cyfrowy wyświetlacz LED, który pokazuje aktualne napięcie i prąd wyjściowy.
Moduł składa się z popularnej przetwornicy Xl4015 o wydajności szczytowej 5A i napięciu wejściowym do 30V. Napięcie i prąd wyjściowy są regulowane za pomocą potencjometrów wieloobrotowych.
Cechy produktu:
- Potencjometr posiada szeroką skalę ok. 50 obrotów.

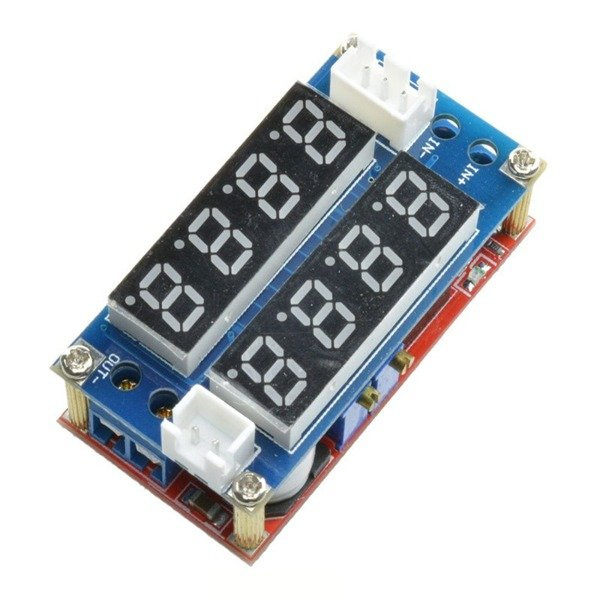

- Skręcane zaciski ARK2 na wyjściu oraz na wejściu umożliwiają proste i pewne mocowanie przewodów.

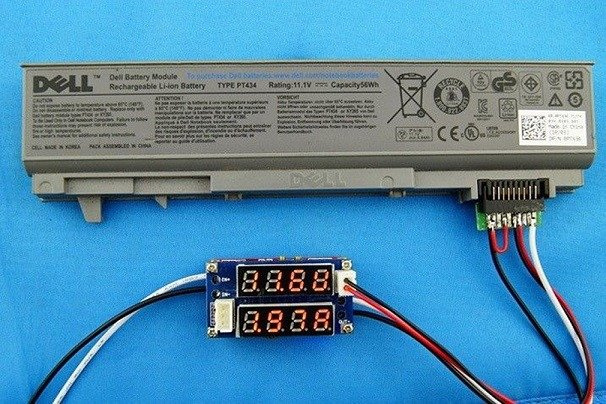

- Możliwość ładowania akumulatorów litowych: Li-Ion, Li-Pol.
- Wydajność konwersji: 95% (najwyższa).
- Regulacja obciążenia: 0.5%.
Zastosowanie:
Przetwornica może być wykorzystana do oświetlenia LED, jako sterownik prądowy, zasilacz warsztatowy, czy nawet do ładowania akumulatorów Li-Ion, Li-Pol (posiada diody stanu ładowania czerwone).

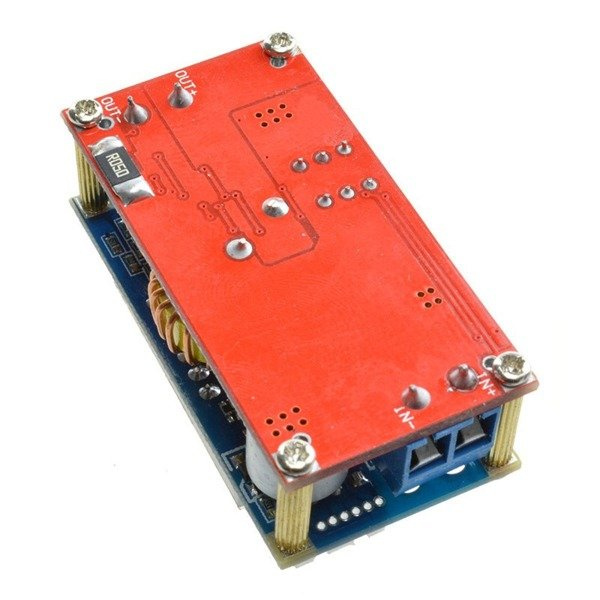

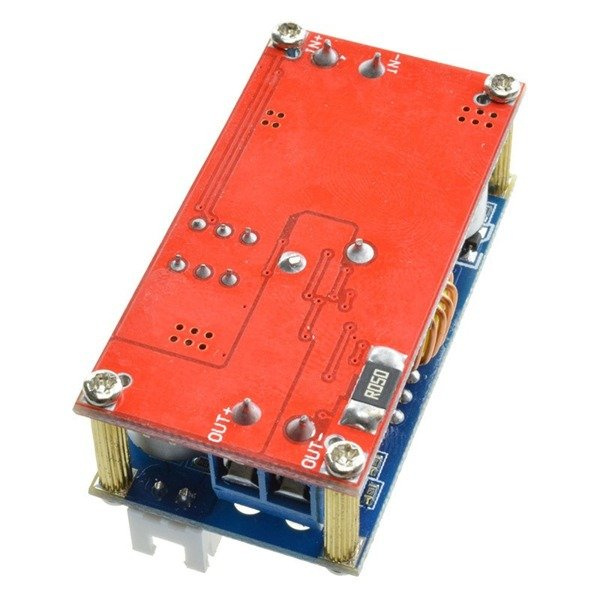

Parametry techniczne:
- Napięcie wejściowe: 5V-30V
- Napięcie wyjściowe: 0.8V-30V
- Prąd wyjściowy: maksymalnie 5A
- Wydajność konwersji: 95%
- Temperatura pracy: -40ºC do +85ºC
- Wymiary: 51 x 26,3 x 14 (D. * Szer. * Wys) (mm)
Materiały wideo
Produkt ten wykorzystaliśmy do budowy zasilacza regulowanego opisanego na naszym blogu
W zestawie:
- Przetwornica 5A 1,3V-30V - 1 szt.
BRAK przewodów ani innych przedmiotów widocznych na zdjęciach. Sama przetwornica.
czy tej przetwornicy mogę użyć do ładowania osiarczającego akumulatora kwasowego tj np u=16V i i=1-1,5A
Witam.
Prąd zależy od pojemności akumulatora, im bardziej zużyty tym mniejszym prądem zalecam ładowanie. Jeżeli to zwykła 12V to maksymalne napięcie ładowania najlepiej żeby nie przekraczało 13V. Jeżeli chodzi o zdrowe akumulatory z innymi nie mam doświadczenia więc się nie wypowiem.
Ta przetwornica jak najbardziej się nada, prąd można regulować od 0 do 5A, jak i napięcie od 0 do 30V jak podaje specyfikacja i film prezentacyjny.
Witam W jaki sposób dokonać pomiaru napięcia i prądu tymi miernikami. Chociaż jakiś schemat połączeń. Pozdrawiam Ryszard Gill
Witam, to nie jest miernik to jest przetwornica. Poniżej opisu produktu znajduje się prezentacja produktu - filmik proszę obejrzeć to wszystko wyjaśni, a schematy pomiarów są dostępne w internecie:
- napięcie - https://www.google.com/search?q=pomiar+napi%C4%99cia&source=lnms&tbm=isch&sa=X&ved=0ahUKEwi5s6Gj16HgAhUms4sKHZUvBMsQ_AUIDigB&biw=931&bih=1071
prąd - https://www.google.com/search?biw=931&bih=1071&tbm=isch&sa=1&ei=rPpXXM45qsuuBLCxtLAN&q=pomiar+pr%C4%85du&oq=pomiar+pr%C4%85du&gs_l=img.3..0l10.18850.19519..19722...0.0..0.64.304.5......1....1..gws-wiz-img.gINg5RNRRW8
Dzień dobry, Czy ta przetwornica nada się, w połączeniu z zasilaczem laptopa (19V, 5A) do ładowania ogniw Li-On z modułem BMS? Pozdrawiam, Sebastian.
Witam
Oczywiście jak najbardziej. Ta przetwornica jest idealna do takich zastosowań.
Witam. Rozumiem, że moge uzywac tej przetwornicy jako ladowarkie pakietow bms li-on bez koniecznosci stosowania bms'a ?
Witam. Nie bardzo rozumiem, ale owszem ładowarka umożliwia ładowanie ale jak już to JEDNEGO OGNIWA a więc 1S. Podczas połączeń szeregowych w pakietach MUSI stosować się układ BMS, lub wyprowadzić złącze balansera i stosować ładowarkę mikroprocessorową, a podczas rozładowywania miernik buzzer aby nie rozładować żadnej z celi poniżej 3V. Polecam przeczytać -> https://abc-rc.pl/BMS-Li-ion-Co-To-Jest-i-co-trzeba-wiedziec-o-modulach-i-ogniwach-litowych-blog-pol-1540976010.html
Czym się różni przetwornica z oznaczeniem xl4015 od xl4015e
Witam
Z noty katalogowej wynika,że wersja E1 jest produkowana jako zgodna z ROHS czyli produkowana bez domieszek ołowiu.
Czy moge ladowac pakiet lion 3s 2p?czy trzeba stosowac zabezpieczenie na wyjsciu np. z diody prostowniczej i jak to zrobic?dziekuje
Pakiet większy od 1S powinno ładować się przy pomocy balansera lub ładowarki z balanserem.
Tą przetwornicę można stosować do ogniw lipo, li ion 1SXP lub innych ogniw typu PB, NICD lub NiMh.
Czy jeżeli zlaczymy kable wyjściowe to wyświetlacz dalej będzie pokazywał prąd i napięcie, czy przy zawarciu miernik się wyłączają?
Witam
W sytuacji zwarcia na wyjściu wyświetlacz nie gaśnie, jednak w sytuacji kiedy nie jest podpięty odbiornik włącza się zabezpieczenie przeciwzwarciowe. Jeśli natomiast odbiornik jest podpięty i wymusimy na nim zwarcie miernik pokazuje wartość prądu zwarciowego.

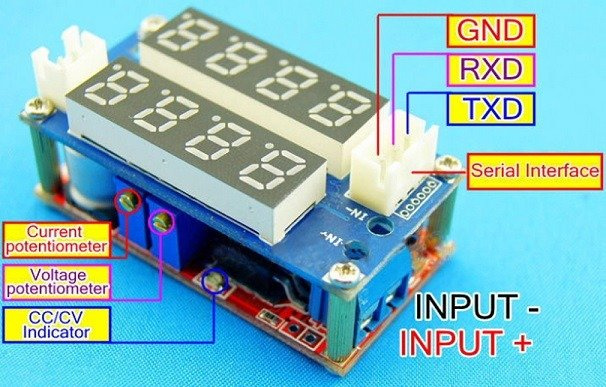

Wracam do mojego pytania o protokół transmisji umożliwiający odczyt aktualnej wartości prądu i napięcia korzystając z sygnałów TxD, RxD, GND na złączu 3-pinowym. Państwa odpowiedź nie usatysfakcjonowała mnie i postanowiłem szukać informacji na ten temat w internecie. Znalazłem stronę: https://pl.aliexpress.com/item/32964535758.html?spm=a2g17.12057483.0.0.35dc1eabmhQrbf na której jest trochę informacji o interesującym mnie protokole transmisji. Informacje te są jednak niewystarczające więc postanowiłem zgłębić temat. Być może te informacja przydadzą się potencjalnym nabywcom tej przetwornicy chcącym skorzystać ze styku transmisji szeregowej. Po wielu próbach uzyskałem poprawną, oczekiwaną reakcję przetwornicy z informacją po styku TxD o aktualnym prądzie i napięciu. Aby odczytać prąd należy wysłać do przetwornicy przez pin RxD sekwencję siedmiu bajtów (hex): 0xBB, 0xCC, 0x00, 0x00, 0x00, 0x00 0xFC w odpowiedzi otrzymamy na pinie TxD sekwencję siedmiu bajtów (hex): 0xBB, 0xCC, 0x00, 0x00, 0x00, 0x1E, 0x7E (przy wskazaniu na wyświetlaczu prądu 0.30A - 0x001E = 30 * 0.01A = 0,30A). Aby odczytać napięcie należy wysłać przez pin RxD do przetwornicy sekwencję siedmiu bajtów (hex): 0xBB, 0xCC, 0x00, 0x01, 0x00, 0x00 0x57 w odpowiedzi otrzymamy na pinie TxD sekwencję siedmiu bajtów (hex): 0xBB, 0xCC, 0x00, 0x01, 0x04, 0xAE, 0xDC (przy wskazaniu na wyświetlaczu napięcia 11.9U - 0x04AE = 1198 * 0.01V = 11,98V - ostatnia cyfra 8 nie mieści się na wyświetlaczu). W obu odpowiedziach zawartość bajtów nr 5 i 6 odpowiada wartości wskazywanej na odpowiednim wyświetlaczu.
Bardzo serdecznie dziękujemy za tak pełną informację na ten temat, jednak jak do tej pory na kilkaset sprzedanych sztuk jest Pan pierwszą osobą która zainteresowała się złączem komunikacyjnym tej przetwornicy. Najczęściej jest ona wykorzystywana przez nas i naszych Klientów głównie w oparciu o odczyty wyświetlacza. Bardzo dziękujemy za poświęcony czas i przekazane cenne informacje. W związku z tym że te informacje stawiają ten produkt w trochę innym świetle pozwoliliśmy sobie opublikować przekazane informacje.
Witam. Po zabudowaniu modułu nie widzę diód ładowania ogniw i ograniczenia prądowego. Chcę wylutować te diody i wyprowadzić je na zewnątrz zamieniając je zwykłami diodami 3mm lub 5mm. Jakich diód powinienem użyć mając na uwadze, że biorą one różny prąd w zależności od koloru i wielkości diody - 5, 10 lub 20 mA
Witam.
W przetwornicy już znajdują się diody SMD i mają ograniczony prąd przez rezystory, więc wystarczy dolutować przewody i diody LED.
