Moduł BMS do ogniw Li-Ion 4S 16V 5A 18650 + ładowarka i zabezpieczenie przed rozładowaniem
Oszczędź kupując więcej
Moduł BMS PCM PCB ładowania i ochrony ogniw Li-Ion - 4S - 16V - 5A - do ogniw 18650
Układ elektroniczny pracujący jako zabezpieczenie akumulatorów przed nadmiernym rozładowniem. Moduł ten pewni również funkcję ładowarki tych akumulatorów.
Pozwala na zbudowanie bezpiecznego pakietu akumulatorów który nie musi być ładowany specjalnymi ładowarkami do akumulatorów li-ion.
Moduł 2 w 1 powstał aby utrzymać ogniwa w jak najlepszym stanie nie dopuszczając do ich przeładowania, jak i nadmiernego rozładowania. Jeden moduł zastępuje tutaj ładowarkę i moduł zabezpieczający.
Więcej informacji na temat modułów BMS, ich zastosowania i sposobie działania TUTAJ.
Cechy produktu
- Zabezpieczenie przed zwarciem.
- Ochrona przed przeładowaniem.
- Ochrona nadmiernego rozładowania.
- Zabezpieczenie nadprądowe.
- Mogą być stosowane do różnych litowych ogniw 3.7V.
- Kompaktowy rozmiar i lekki.
- Zapewnienia bezpieczeństwo pakietowi.
Dane techniczne
- Rozmiar: 35x35x3mm
- Przeładowaniem wykrywania napięcia: 4.25-4.35V ± 0,05 V
- Nadmiernego rozładowania wykrywania napięcia: 2.5V-3.0V ± 0,05 V
- Prąd roboczy: 5A
- Maksymalny prąd: 10A (zabezpieczenie nadprądowe)
- Temperatura pracy: -40 ~ 50 stopni
- Temperatura przechowywania: -40 ~ 80 stopni
- Prąd spoczynkowy: pon. 30uA
- Rezystancja wewnętrzna: pon. 100mΩ
- Żywotność: pow. 50,000 godzin
W zestawie

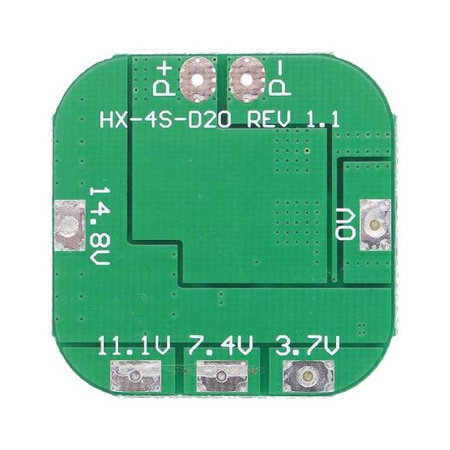

- Moduł ładowania i ochrony ogniw Li-Ion - 4S - 16V - 5A - do ogniw 18650 - zielona płytka
Dzień dobry, Co oznacza przedział "2.5V-3.0V" podany w opisie w: "Nadmiernego rozładowania wykrywania napięcia: 2.5V-3.0V ± 0,05 V" Czy to oznacza, że da się ustawić dolną wartość napięcia nadrmiernego rozładowania? Jeśli tak, to w jaki sposób ustawić np. 2.9V?
Witam
Niestety nie da się zmienić tego parametru. Jest on ustawiony na stałe w płytce za pomocą układów biernych.
Jest to tylko tolerancja producenta płytek. Często w/w napięcie zależne jest od jakości i kondycji zastosowanych akumulatorów.
Witam, czy moduł balansuje napięcie podczas ładowania? Czy może po przekroczeniu napięcia 4.25-4.35V na którejkolwiek celi powoduje odcięcie ładowania? Pozdrawiam
Witam.
Moduł powinien balansować ogniwa, jednak prawdopodobnie odetnie zasilanie gdy któreś ogniwo osiągnie napięcie progowe, niestety to nie jest ładowarka mikroporocessorowa :/ Jednak ogniwa powinny być w miarę równo doładowane, a gwarancję dobrej i długiej pracy będzie zastosowanie ogniw z jednej paczki, i okresowa kontrola napięć podczas ładowania, rozładowania i pod obciążeniem :)
Dlaczego po podłączeniu wszystkiego prawidłowo na P- i P+ jest 0v
Witam. Moduł należy odblokować wszystko opisane na stronie produktu i podlinkowanym artykule: https://abc-rc.pl/BMS-Li-ion-Co-To-Jest-i-co-trzeba-wiedziec-o-modulach-i-ogniwach-litowych-blog-pol-1540976010.html :)
