Wyłącznik Krańcowy z Dźwignią 28mm i Rolka - KW1-103
Wyłącznik krańcowy KW1-103
Wyłącznik krańcowy KW1-103 to niezawodne urządzenie, które cechuje się wysoką jakością i trwałością. Posiada dźwignię o długości 28mm zakończoną rolką, co pozwala na precyzyjne i płynne działanie.
Zalety produktu:
- Wytrzymała konstrukcja
- Wysoka żywotność - 30000 cykli
- Odporność na ekstremalne temperatury (-25°C+65°C)
- Kompaktowe wymiary
- Precyzyjna dźwignia o długości 28mm z rolką
Zastosowanie:
Wyłącznik krańcowy KW1-103 doskonale sprawdza się w urządzeniach elektrycznych, maszynach przemysłowych, automatyce oraz w systemach kontroli ruchu. Może być stosowany do precyzyjnego określania pozycji elementów w różnego rodzaju urządzeniach.
Programowanie i użytkowanie:
Montaż i programowanie wyłącznika krańcowego KW7-0 jest niezwykle proste. Dzięki kompaktowym wymiarom można go łatwo zamontować w różnych konfiguracjach. Dźwignia o długości 28mm z rolką zapewnia precyzyjne działanie, a wysoka żywotność gwarantuje długotrwałą i niezawodną pracę.
Cechy wyróżniające produkt:
Wyłącznik krańcowy KW1-103 wyróżnia się niezawodnością, trwałością oraz precyzyjnym działaniem. Jego kompaktowe wymiary sprawiają, że można go zastosować w różnych konfiguracjach, a wysoka odporność na temperaturę pozwala na pracę w różnorodnych warunkach.

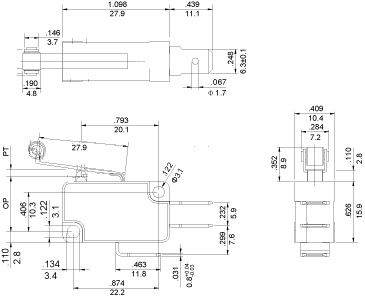

Wymiary:
- Wysokość: 27,9mm
- Szerokość: 15,6mm
- Głębokość: 10mm
- Długość dźwigni: 28mm
| Rozmiar | NO-NC-COM |
|---|
Najczęściej mylone przełączniki (sprawdź przed zakupem)
W przełącznikach najłatwiej pomylić sposób działania (czy wraca) z układem styków (ON/OFF). Poniżej 5 sytuacji, które powodują najwięcej zwrotów i pytań.
1) „Chwilowy” vs „zatrzaskowy” (wraca sam czy zostaje?)
To najczęstsza pomyłka. CHWILOWY / MONOSTABILNY wraca po puszczeniu, a BISTABILNY zostaje w pozycji.
- (ON)-OFF-(ON) → chwilowy (sprężynowy, „odbija”, wraca do środka)
- ON-OFF-ON → zatrzaskowy (zostaje w pozycji)
2) „Góra–dół / lewo–prawo” ≠ zawsze to samo
Klienci wpisują „przełącznik góra dół”, „do wyciągarki”, „lewo prawo” – i oczekują, że będzie wracał do środka. Najczęściej szukana jest wersja chwilowa, ale istnieją też zatrzaskowe.
- Ma wracać po puszczeniu? → wybierz (ON)-OFF-(ON)
- Ma zostać w pozycji? → wybierz ON-OFF-ON
3) „Przycisk” vs „przełącznik” (tact switch vs rocker)
Potocznie wiele osób mówi „przycisk kołyskowy”, ale technicznie to zwykle przełącznik kołyskowy (KCD) – czyli może być zatrzaskowy. Z kolei tact switch to prawie zawsze przycisk chwilowy (impuls).
- Tact switch → impuls, chwilowy, do PCB
- KCD (kołyskowy) → panelowy, często ON/OFF (zatrzaskowy) lub chwilowy (zależnie od wersji)
4) „Liczba pozycji” vs „układ styków” (to nie to samo)
„2 pozycje” i „ON-OFF” nie zawsze oznaczają to samo w praktyce. Liczba pozycji mówi o mechanice (ile ustawień), a zapis ON/OFF mówi o działaniu styków w tych pozycjach.
Ten sam przełącznik może mieć 3 pozycje (np. lewo–środek–prawo), ale różne układy styków: (ON)-OFF-(ON) albo ON-OFF-ON.
5) NO / NC / COM – „który pin jest który?”
Przy przełącznikach i przekaźnikach często myli się znaczenie NO i NC. To powoduje, że układ działa „odwrotnie” niż oczekiwano.
- COM – wspólny
- NO – normalnie otwarty (łączy dopiero po przełączeniu)
- NC – normalnie zamknięty (rozłącza po przełączeniu)
Bez nawiasów ON = pozycja stabilna (zatrzask, zostaje).
